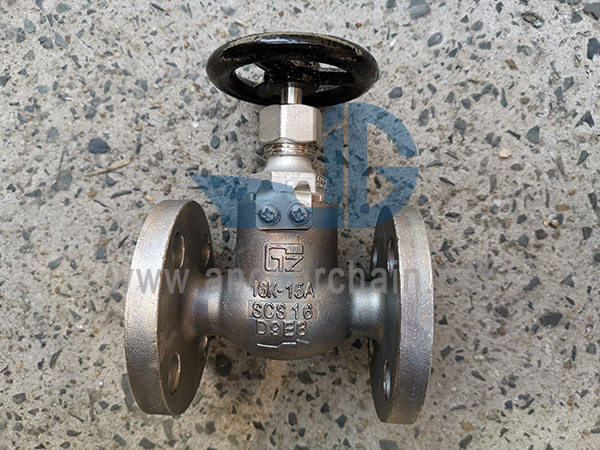

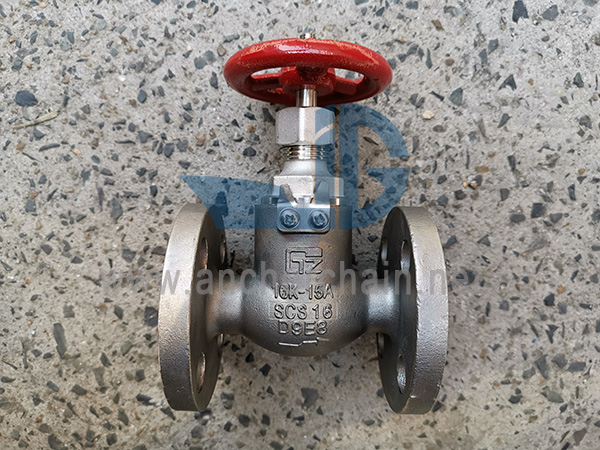

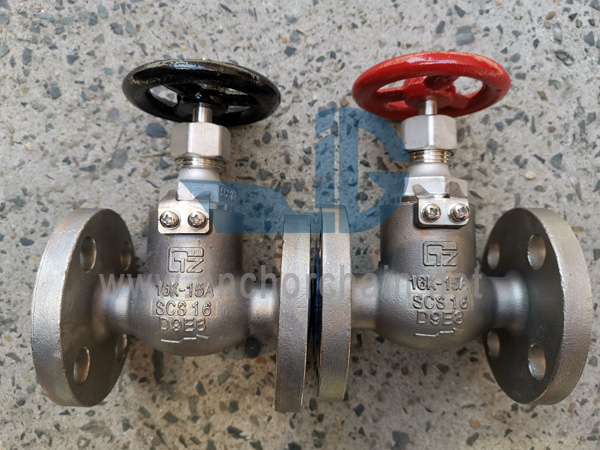

JIS F 7303 16K Zawory kulowe ze stali nierdzewnej SCS16 Norma projektowa: JIS F7303-1996Standard testowy: JIS F7400-1996Ciśnienie testowe: korpus-3,3 MPa, gniazdo-2,42 MPa Rozmiar kołnierza zgodnie z JIS B2220-16K
Rozmiar kołnierza zgodnie z JIS B2220-16K
Glowny material:
1-korpus: stal nierdzewna(SCS16)/SUS316L
2-tarczowy: stal nierdzewna(SCS16)/SUS316L
3-trzpień: stal nierdzewna(SCS16)/SUS316L
4-Maska: Stal nierdzewna(SCS16)/SUS316L
5-pokrętło: żeliwo (FC200)
Kod IMPA | Rozmiar | L | D | C | Liczba otworów na śrubę | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
