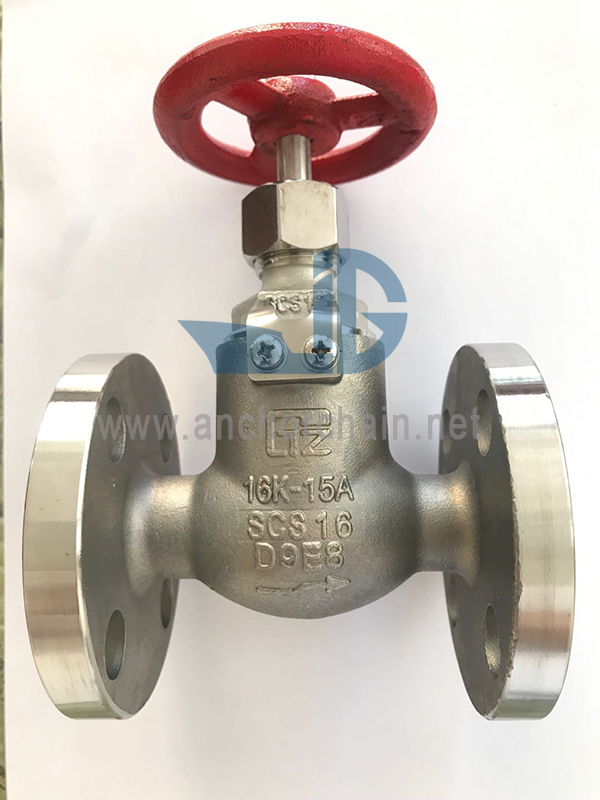

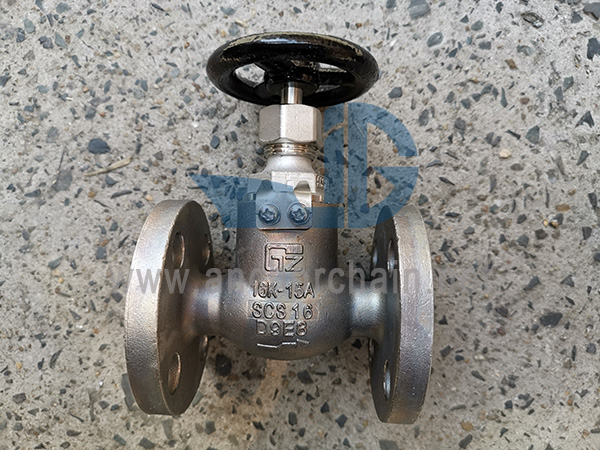

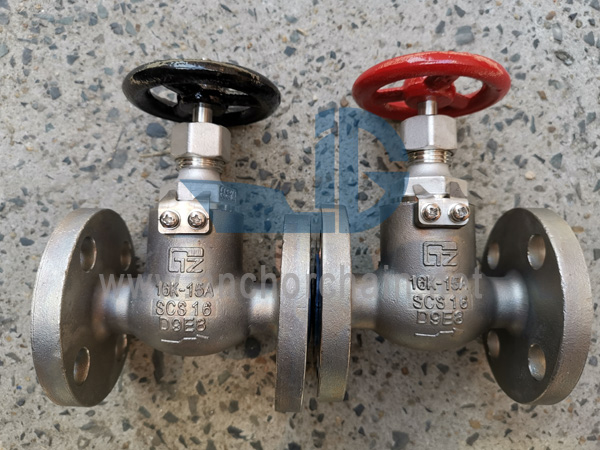

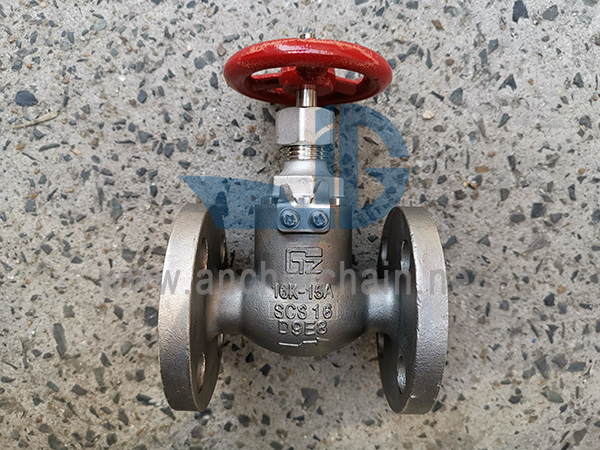

Zawory kulowe ze stali nierdzewnej JIS F 7301 5K SCS16Morski zawór kulowy ze stali nierdzewnej lub zawór kulowy z mosiądzu morskiego można nazwać zaworem odcinającym ze stali nierdzewnej / mosiądzu. Funkcja: Otwórz / zamknij system rur Standard projektu: JIS F7301-1996
*DN15-DN40 z przykręcaną pokrywą, DN50-DN65 z przykręcaną pokrywą
Glowny material:
1-korpus: stal nierdzewna(SCS16)/SUS316L
2-tarczowy: stal nierdzewna(SCS16)/SUS316L
3-trzpień: stal nierdzewna(SCS16)/SUS316L
4-Maska: Stal nierdzewna(SCS16)/SUS316L
5-pokrętło: żeliwo (FC200)
Kod IMPA | Rozmiar | Twarzą w Twarz (L) | Średnica kołnierza. (D) | Skok (C) | Liczba otworów na śrubę | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
