Złącza jednopłaszczyznowe Złącza TKTK: Właściwości mechaniczne odpowiadają co najmniej normie DIN 22258 część 2.

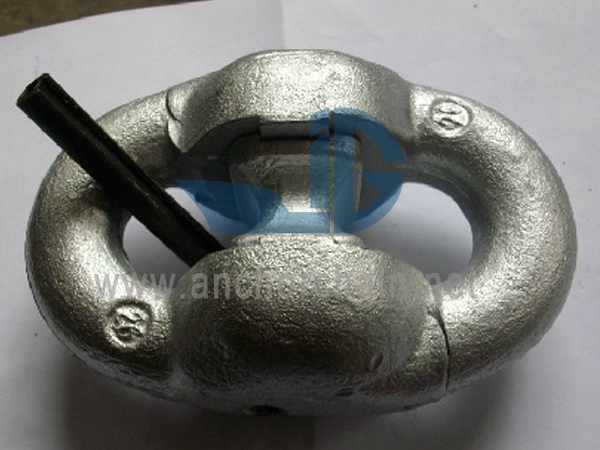

Złącza jednopłaszczyznowe TK
Wprowadzenie produktów
Złącza łańcucha (tylko do użytku poziomego)
Złącza CHAINLOCK zostały specjalnie zaprojektowane do łączenia ze sobą łańcuchów górniczych o jakości Xtra i mają zgodną wytrzymałość. Jest to o 25% większe niż złącza zaprojektowane do użytku z porcelaną klasy DIN 2 w konfiguracji z okrągłymi lub płaskimi ogniwami. Ta wydajność Xtra została osiągnięta dzięki starannemu doborowi materiałów i obróbce cieplnej, przy jednoczesnym zachowaniu właściwości wymiarowych w granicach określonych w DIN 22258:2003 część 2. Zapewni to, że złącza, które muszą być instalowane tylko w płaszczyźnie poziomej łańcucha, bezpiecznie pokonuje koła zębate zaprojektowane zgodnie z niniejszą specyfikacją.
Złącza CHAINLOCK mogą być również używane z łańcuchami klasy DIN 2, co ma tę zaletę, że zapewnia większą wytrzymałość, co daje dodatkową moc.
Test zmęczeniowy – min. 100 000 cykli (> 150 000 cykli). Naprężenie średnie 150N/mm2 . Amplituda ±100N/mm2 Impakt KV Test-55J.min.(70J typowo) Patrz DIN22258:2003 część 2, aby zapoznać się z metodami i procedurami weryfikacji
Montaż i konserwacja
Do każdego złącza CHAINLOCK dołączona jest ulotka z instrukcją, która zawiera wskazówki dotyczące prawidłowego montażu i konserwacji.
Kluczowe punkty to:
· Pasuje tylko w płaszczyźnie poziomej
· Zamontuj element dystansowy w korpusie złącza, tak aby oznaczenia lokalizacji były wyrównane.
·Nie zamieniaj elementów między złączami
·Upewnij się, że śruba mocująca jest prawidłowo dokręcona odpowiednim momentem podanym poniżej.
·Regularnie sprawdzaj pod kątem zużycia i uszkodzeń
·Pełne badanie co 2 miesiące lub 1 mln przekazywanych tonów, w zależności od tego, co nastąpi wcześniej. (W przypadku korzystania z BSL, sprawdzaj co miesiąc).
·Zawsze montuj nową śrubę zabezpieczającą podczas ponownego montażu złącza
