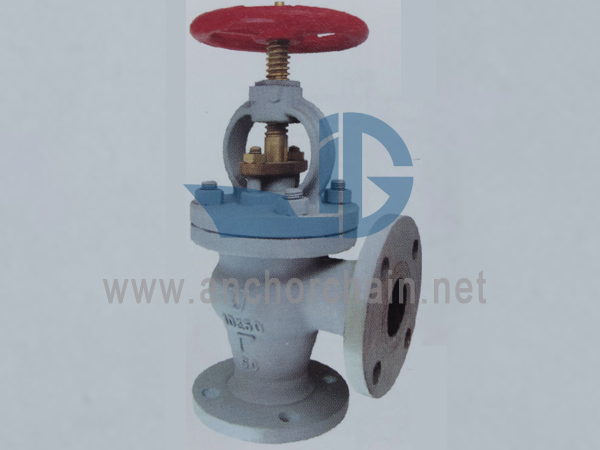

Zawory kątowe JIS F 7320 ze staliwa 10K

Zawory kątowe JIS F 7320 ze staliwa 10K:
Zawór kątowy ze staliwa morskiego nadaje się do systemu rur ze średnią świeżą wodą, powietrzem i innym gazem, olejem i parą o temperaturze nieprzekraczającej 300 stopni Celsjusza.

Norma projektowa: JIS F7320-1996
Norma testowa: JIS 7400-1996
Ciśnienie próbne hydrauliczne: nadwozie - 2,1 MPa, siedzisko-1,54 MPa;
Rozmiar kołnierza zgodnie z JIS B2220 -10K

Glowny material:
Korpus: Staliwo (SC480)
Maska: Staliwo (SC480)
Dławik do pakowania: Brąz (BC6) lub stal nierdzewna (2Cr13)
Mostek: C3771BD (mosiądz) lub SUS403
Siedzisko: Brąz (BC6) lub Stal nierdzewna (2Cr13, SCS2)
Dysk: Brąz (BC6) lub Stal nierdzewna (2Cr13, SCS2)

Uszczelka: bezazbestowa

Główna lista rozmiarów (mm):

KOD IMPA	DN	L1	D	C	Liczba otworów na śrubę	h	t	H	D2	Waga (kg)
750421	50	120	155	120	4	19	16	240	160	16.3
750422	65	130	175	140	4	19	18	260	200	23
750423	80	140	185	150	8	19	18	265	200	25.3
750424	100	160	210	175	8	19	18	300	250	37
750425	125	180	250	210	8	23	20	350	280	57.1
750426	150	205	280	240	8	23	22	400	315	77.2
750427	200	230	330	290	12	23	22	480	355	116
750428	250	290	400	355	12	25	24	535	400	188
750429	300	320	445	400	16	25	24	610	450	256
