JIS F 7312 Zawory kątowe ze staliwa 5K. Zawór zwrotny ze staliwa ze staliwa może być również nazywany zaworem kątowym SDNR ze staliwa morskiego lub zaworem kątowym SDNR. Nadaje się do systemu rur ze średnią świeżą wodą, powietrzem i innym gazem, olejem i parą o temperaturze nie przekraczającej 300 stopni Celsjusza.

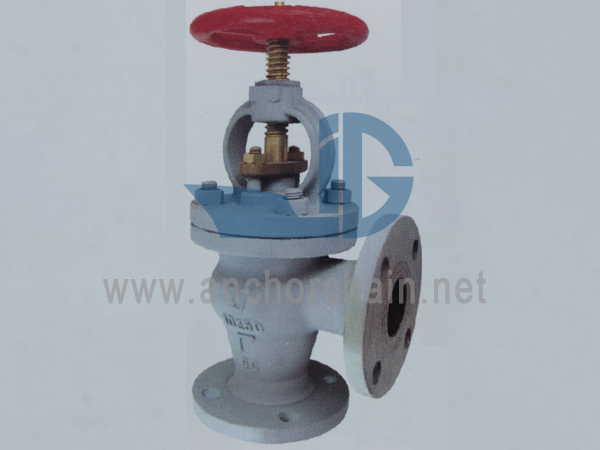

JIS F 7312 Zawory kątowe ze staliwa 5K
Zawór zwrotny kątowy ze staliwa morskiego można również nazwać zaworem kątowym SDNR ze stali nierdzewnej lub zaworem kątowym SDNR. Nadaje się do systemu rur ze średnią świeżą wodą, powietrzem i innym gazem, olejem i parą o temperaturze nie przekraczającej 300 stopni Celsjusza.
Norma projektowa: JIS F7471-19968-uszczelka: bezazbestowa
KOD IMPA | Rozmiar | L | D | C | t | Liczba otworów na śrubę | h | H | D2 | Waga (kg) |
751201 | 50 | 220 | 155 | 120 | 16 | 4 | 19 | 270 | 160 | 17.9 |
751202 | 65 | 270 | 175 | 140 | 18 | 4 | 19 | 300 | 200 | 26 |
751203 | 80 | 300 | 185 | 150 | 18 | 8 | 19 | 310 | 200 | 29.8 |
751204 | 100 | 350 | 210 | 175 | 18 | 8 | 19 | 355 | 250 | 44.7 |
751205 | 125 | 420 | 250 | 210 | 20 | 8 | 23 | 415 | 280 | 70.3 |
751206 | 150 | 490 | 280 | 240 | 22 | 8 | 23 | 470 | 315 | 96.4 |
751207 | 200 | 570 | 330 | 290 | 22 | 12 | 23 | 565 | 355 | 159 |
751208 | 250 | 740 | 400 | 355 | 24 | 12 | 25 | 645 | 400 | 257 |
751209 | 300 | 840 | 445 | 400 | 24 | 16 | 25 | 735 | 450 | 370 |
