Lina stalowa 6Vx19+FC. Druty: druty stalowe do lin stalowych są zwykle wykonane z niestopowej stali węglowej o zawartości węgla od 0,4 do 0,95%. Siły rozciągające i przejeżdżanie przez krążki o stosunkowo małych średnicach.b. Splotka: splotka jest składnikiem liny stalowej, zwykle składającym się z zestawu drutów o odpowiednich średnicach ułożonych spiralnie w jednej lub kilku warstwach wokół centralnego elementu.c. Rdzeń: rdzeń jest centralnym elementem z włókna lub stali, wokół którego ułożone są spiralnie zewnętrzne splotki liny stalowej. Rdzeń zapewnia odpowiednie podparcie dla splotów w normalnych warunkach zginania i obciążenia.d. Lina stalowa to kilka pasm drutu metalowego skręconych w spiralę, tworzących kompozytową „linę” we wzorze znanym jako „lina ułożona”. Lina stalowa o większej średnicy składa się z wielu splotek.

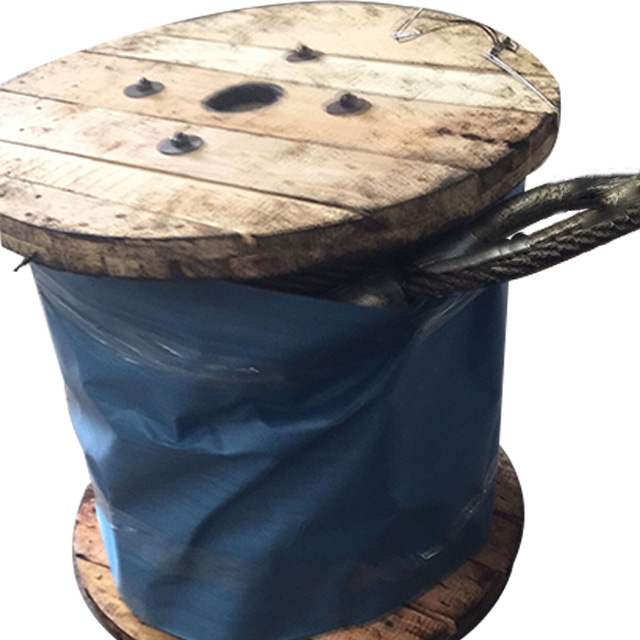

Lina stalowa 6Vx19+FC
a. Druty: druty stalowe do lin stalowych są zwykle wykonane z niestopowej stali węglowej o zawartości węgla od 0,4 do 0,95%. Siły rozciągające i przejeżdżanie przez krążki o stosunkowo małych średnicach.
b. Splotka: splotka jest składnikiem liny stalowej, zwykle składającym się z zestawu drutów o odpowiednich średnicach ułożonych spiralnie w jednej lub więcej warstwach wokół centralnego elementu.
C. Rdzeń: rdzeń jest centralnym elementem z włókna lub stali, wokół którego ułożone są spiralnie zewnętrzne splotki liny stalowej. Rdzeń zapewnia odpowiednie podparcie dla splotów w normalnych warunkach zginania i obciążenia.
D. Lina stalowa to kilka pasm drutu metalowego skręconych w spiralę, tworzących kompozytową „linę” we wzorze znanym jako „lina ułożona”. Lina stalowa o większej średnicy składa się z wielu splotek.
Aplikacje:
Podnoszenie kopalń, podnoszenie wielkopiecowe, odlewanie dużych powierzchni, wiercenie ropy naftowej, przemysł leśny i morski, wszelkiego rodzaju windy, duże podnoszenie, naziemne statki kolejek linowych i obiekty offshore, poręcze kablowe.
Parametry liny stalowej 6VX19+FC
|
Średnica |
Waga w przybliżeniu |
Minimalne obciążenie zrywające liny（KN) |
|||||||||||||
|
kg/100m |
1570Mpa |
1670Mpa |
|||||||||||||
|
NF |
SF |
IWR |
FC |
IWR |
FC |
IWR |
|||||||||
|
20 |
165 |
162 |
175 |
236 |
250 |
250 |
266 |
||||||||
|
22 |
199 |
196 |
212 |
285 |
302 |
303 |
322 |
||||||||
|
24 |
237 |
233 |
252 |
339 |
360 |
361 |
383 |
||||||||
|
26 |
279 |
273 |
295 |
398 |
422 |
423 |
449 |
||||||||
|
28 |
323 |
317 |
343 |
462 |
490 |
491 |
521 |
||||||||
|
30 |
371 |
364 |
393 |
530 |
562 |
564 |
598 |
||||||||
|
32 |
422 |
414 |
447 |
603 |
640 |
641 |
681 |
||||||||
|
34 |
476 |
467 |
505 |
681 |
722 |
724 |
768 |
||||||||
|
36 |
534 |
524 |
566 |
763 |
810 |
812 |
861 |
||||||||
|
Średnica |
Waga w przybliżeniu |
Minimalne obciążenie zrywające liny（KN) |
|||||||||||||
|
kg/100m |
1770Mpa |
1870Mpa |
1960Mpa |
||||||||||||
|
NF |
SF |
IWR |
FC |
IWR |
FC |
IWR |
FC |
IWR |
|||||||
|
20 |
165 |
162 |
175 |
266 |
282 |
280 |
298 |
294 |
312 |
||||||
|
22 |
199 |
196 |
212 |
321 |
341 |
339 |
360 |
356 |
378 |
||||||
|
24 |
237 |
233 |
252 |
382 |
406 |
404 |
429 |
423 |
449 |
||||||
|
26 |
279 |
273 |
295 |
449 |
476 |
474 |
503 |
497 |
527 |
||||||
|
28 |
323 |
317 |
343 |
520 |
552 |
550 |
583 |
576 |
612 |
||||||
|
30 |
371 |
364 |
393 |
597 |
634 |
631 |
670 |
662 |
702 |
||||||
|
32 |
422 |
414 |
447 |
680 |
721 |
718 |
762 |
753 |
799 |
||||||
|
34 |
476 |
467 |
505 |
767 |
814 |
811 |
860 |
850 |
902 |
||||||
|
36 |
534 |
524 |
566 |
860 |
913 |
909 |
965 |
953 |
1010 |
||||||
Jak wybrać materiał:
1. stal nierdzewna:
zapewniając dobrą odporność na korozję i wytrzymałość porównywalną z gatunkami stali węglowej ocynkowanej.
2. stal ocynkowana:
Stal węglowa pokryta cynkiem zapewnia pewną odporność na korozję. Pozostaje plastyczny przez długie okresy pracy. Zwykle wyższa wytrzymałość na zerwanie niż stale nierdzewne.
