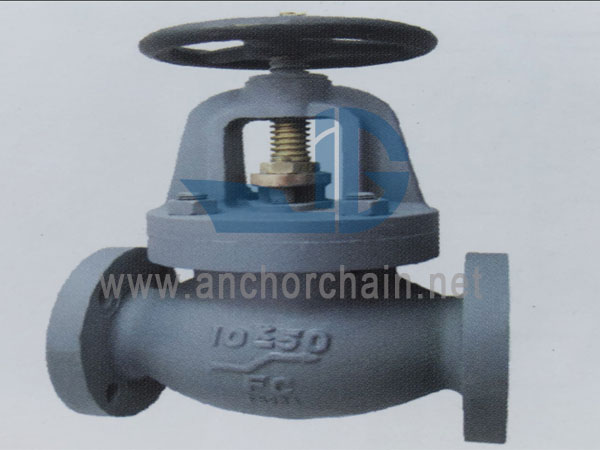

JIS F 7377 Żeliwne zawory zwrotne zakręcane 16K
Marine Screw Down Check Globe Vavle może być również nazywany jako zawór kulowy SDNR lub zawór SDNR. Żeliwny zawór SDNR nadaje się do instalacji rurowej ze średnią świeżą wodą, powietrzem i innymi gazami, olejem i parą o temperaturze nie przekraczającej 205 stopni Celsjusza.
Norma projektowa: JIS F7377-1996
Norma testowa: JIS 7400-1996
Ciśnienie próbne hydrauliczne: nadwozie - 3,3 MPa, siedzisko - 2,42 MPa
Rozmiar kołnierza zgodnie z JIS B2220 - 16K
Korpus: żeliwo (FC200)
Maska: żeliwo (FC200)
Dławik do pakowania: Brąz (BC6) lub stal nierdzewna (2Cr13)
Mostek: C3771BD (mosiądz) lub SUS403
Siedzisko: Brąz (BC6) lub Stal nierdzewna (2Cr13, SCS2)
Dysk: Brąz (BC6) lub Stal nierdzewna (2Cr13, SCS2)
Uszczelka: bezazbestowa
| KOD IMPA | DN | L | D | C | Liczba otworów na śrubę | h | t | H | D2 | Waga (kg) |
| 751151 | 50 | 220 | 155 | 120 | 8 | 19 | 20 | 285 | 160 | 19.6 |
| 751152 | 65 | 270 | 175 | 140 | 8 | 19 | 22 | 310 | 200 | 28.3 |
| 751153 | 80 | 300 | 200 | 160 | 8 | 23 | 24 | 340 | 224 | 40.4 |
| 751154 | 100 | 350 | 225 | 185 | 8 | 23 | 26 | 385 | 250 | 56.9 |
| 751155 | 125 | 430 | 270 | 225 | 8 | 25 | 26 | 455 | 315 | 89.5 |
| 751156 | 150 | 500 | 305 | 260 | 12 | 25 | 28 | 510 | 355 | 123 |
| 751156 | 200 | 570 | 350 | 305 | 12 | 25 | 30 | 630 | 450 | 188 |
Opis/rozmiary mogą różnić się w zależności od towaru, prosimy o kontakt przy składaniu zamówienia.
